Kif ultra preċiżjoni proċess li jkollhom

X'inhu tħin ultra-preċiżjoni?
It-tħin ultra-preċiżjoni huwa tip ta 'moviment ta' għalf biex jinkiseb mikro tħin ta 'proċess ta' tlestija.Il-wiċċ qabel il-magni ultra-finish huwa ġeneralment tidwir u tħin ta 'preċiżjoni.

Speċifikament tirreferi għal f'kundizzjonijiet tajba ta 'lubrikazzjoni u tkessiħ, b'abrasive fin-grained (whet) biex teżerċita pressjoni żgħira fuq il-biċċa tax-xogħol, u fid-direzzjoni ta' rotazzjoni vertikali tal-biċċa tax-xogħol niexfa, rotazzjoni b'ċerta veloċità tal-biċċa tax-xogħol għal reċiprokament veloċi u qasir moviment ta 'oxxillazzjoni ta' metodu ta 'proċessar ta' finitura.

It-tħin ta 'preċiżjoni ultra huwa proċess ta' magni tradizzjonali tat-tħin permezz ta 'oxxillazzjonijiet żgħar ta' frekwenza għolja ta 'whetstone, li jimmira li jtejjeb il-kwalità tal-wiċċ tal-biċċa tax-xogħol. Huwa użat ħafna f'ħafna industriji bħal berings, karozzi, idrawlika u pnewmatika, speċjalment fl-industrija tal-bearings. Fil-preżent, huwa l-proċess tal-magni finali prinċipali tal-wiċċ tax-xogħol ta 'ġewwa tal-berings.

X'inhu li jġorr magni ultra-preċiżjoni?

Bearing super finishing, magħruf ukoll bħala super finishing, huwa proċess ta 'mikro-tħin. Għal berings ta 'preċiżjoni għolja, ġeneralment il-wiċċ tal-irrumblar taċ-ċirku u l-wiċċ tax-xogħol tal-korp tal-irrumblar jeħtieġ li jkunu ultra-lesti.
Makkinar ultra-finitura għandha tagħmir ta 'proċessar differenti, prinċipji ta' proċessar mhumiex l-istess, sabiex jinkisbu r-rekwiżiti ta 'preċiżjoni ġeometrika, rekwiżiti ta' kwalità tal-wiċċ, huwa meħtieġ li jiġi kkunsidrat it-tagħmir, għodda, whetstone, fluwidu tat-tħin, u anke l-effett tal-proċess tat-tħin partijiet tal-istat.

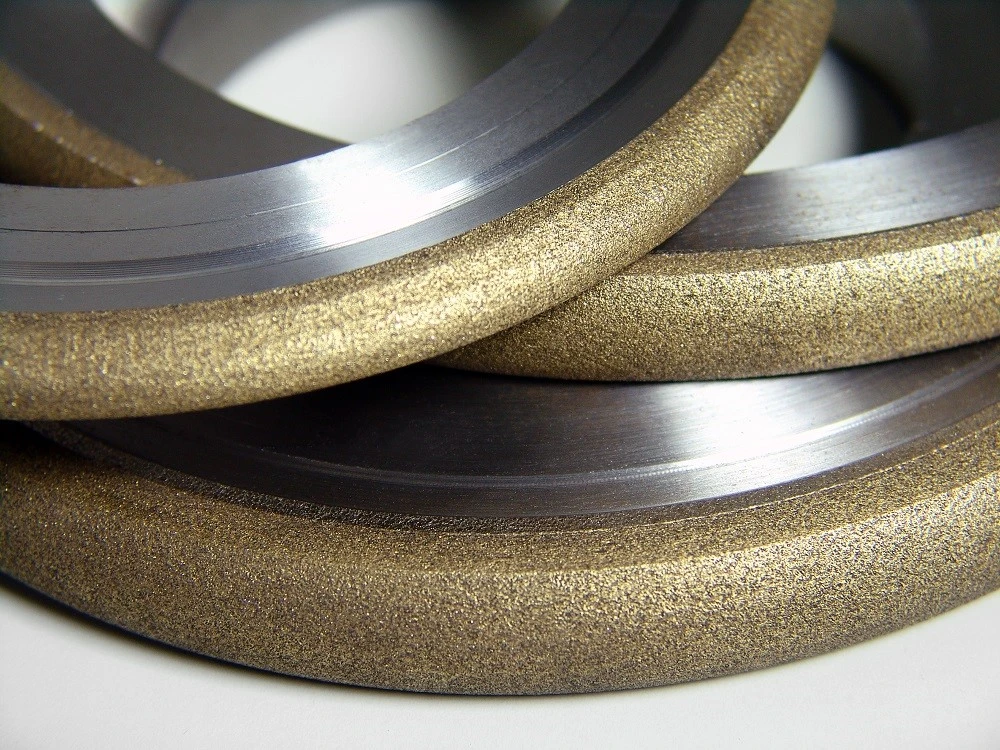

Moresuperhard joffri firxa sħiħa ta 'roti tat-tħin għal ID, OD, tħin mingħajr ċentru, superfinishing u lapping kif ukoll għodod tal-ilbies tad-djamanti u CBN għat-tħin ta' ċrieki tal-bearing u roti tal-profili.

X'inhu r-rwol li jġorru magni ultra-preċiżjoni?

Fil-proċess tal-manifattura tal-berings tal-irrumblar, l-ipproċessar taċ-ċirku tal-berings ta 'preċiżjoni ultra huwa fl-aħħar tal-proċess, biex jitnaqqas jew jiġi eliminat il-wirt tat-tħin ta' devjazzjoni ċirkolari, isewwi l-forma tal-iżball tal-kanal, irfinar il-ħruxija tal-wiċċ tiegħu, ittejjeb il-proprjetajiet fiżiċi u mekkaniċi, tnaqqas il-wiċċ il-vibrazzjoni u l-istorbju tal-bearing, itejbu l-ħajja tas-servizz tal-bearing, għandhom rwol importanti, speċifiku kif ġej:
1. Tista 'tnaqqas b'mod effettiv il-grad ta' tmewwiġ.
Fil-proċess ta 'super finishing, sabiex jiġi żgurat li l-whetstone dejjem jaġixxi fuq il-quċċata u ma jikkuntattjax mal-ħawt, l-ark tal-kuntatt bejn il-whetstone u l-biċċa tax-xogħol huwa akbar minn jew ugwali għall-wavelength tal-wiċċ corrugations tal-biċċa tax-xogħol. B'dan il-mod, il-pressjoni ta 'kuntatt tal-quċċata hija akbar, u l-quċċata konvessa titneħħa, u b'hekk tnaqqas il-korrugazzjonijiet.
2.Improve l-iżball tal-forma tal-kanal tal-ball bearing raceway.
Preċiżjoni super tista 'ttejjeb b'mod effettiv l-iżball tal-forma tal-kanal ta' madwar 30% raceway.
3. Jista 'jipproduċi stress kompressiv fuq il-wiċċ superrefined.
Fil-proċess ta 'super finishing, isseħħ id-deformazzjoni prinċipali tal-plastik kiesaħ, sabiex l-istress kompressiv residwu jiġi ffurmat fuq il-wiċċ tal-biċċa tax-xogħol wara super finishing.

4. Jista 'jżid iż-żona ta' kuntatt tal-wiċċ tax-xogħol taċ-ċirku.

Wara tħin super preċiżjoni, huwa kuntatt żona ta 'appoġġ tal-wiċċ tax-xogħol taċ-ċirku tal-bearing jista' jiżdied minn 15% - 40% għal 80% - 95% wara t-tħin.

Analiżi tal-proċess tal-magni ultra-preċiżjoni tal-ġarr

Makkinar ultra-preċiżjoni tal-bearing ġeneralment jista 'jinqasam fi tliet stadji:

1. Qtugħ

Meta l-wiċċ tal-whetstone u l-quċċata konvessa mhux maħduma tal-kuntatt tal-wiċċ tar-raceway, minħabba l-erja ta 'kuntatt żgħira, il-forza fuq iż-żona tal-unità hija kbira, taħt ċerta pressjoni, il-whetstone huwa l-ewwel suġġett għall-effett ta' "qtugħ b'lura" tal-biċċa tax-xogħol li jkollhom, sabiex il-parti tal-wiċċ whetstone joborxu off u miksur, li jesponu xi joborxu li jaqtgħu ġodda u tarf. Fl-istess ħin, il-quċċata konvessa tal-wiċċ tal-biċċa tax-xogħol tal-bearing hija soġġetta għal qtugħ rapidu, u l-quċċata konvessa u s-saff ta 'deterjorazzjoni tat-tħin fuq il-wiċċ tal-biċċa tax-xogħol tal-bearing jitneħħew bl-azzjoni ta' qtugħ u qtugħ b'lura. Dan l-istadju huwa magħruf bħala l-istadju tat-tqattigħ, li fih il-biċċa l-kbira tal-allowance tal-metall titneħħa.

2. L-istadju tat-tqattigħ tal-bearing nofs

Hekk kif l-ipproċessar ikompli, il-wiċċ tal-biċċa tax-xogħol tal-bearing huwa gradwalment mitħun ċatt.

F'dan iż-żmien, iż-żona ta 'kuntatt bejn il-whetstone u l-wiċċ tal-biċċa tax-xogħol tiżdied, il-pressjoni għal kull unità ta' żona tonqos, il-fond tal-qtugħ jonqos, u l-kapaċità tat-tqattigħ tiddgħajjef.

Fl-istess ħin, il-pori fuq il-wiċċ tal-whetstone huma mblukkati, u l-whetstone huwa fi stat semi-qtugħ. Dan l-istadju huwa magħruf bħala l-istadju ta 'nofs it-tqattigħ tal-irfinar tal-bearing, li fih it-traċċi tat-tqattigħ fuq il-wiċċ tal-biċċa tax-xogħol tal-bearing isiru inqas baxxi u jidher tleqqija aktar skura.

3. Irfinar tal-bearing
Dan l-istadju jista 'jinqasam f'żewġ passi: wieħed huwa l-istadju ta' transizzjoni tat-tħin; It-tieni huwa t-tħin wara li twaqqaf il-qtugħ.

Stadju ta' transizzjoni tat-tħin:

partiċelli li joborxu minn mnaqqsa, tarf li joborxu huwa mitħun, ossidu taċ-ċippa beda jinkorpora fil-vojt ta 'whetstone, trab li joborxu imblukkat whetstone pori, sabiex il-partiċelli li joborxu jistgħu biss ikunu qtugħ dgħajjef, akkumpanjat minn estrużjoni u illustrar, allura l-ħruxija tal-wiċċ tal-biċċa tax-xogħol hija imnaqqas malajr, il-wiċċ tal-whetstone għandu twaħħil tal-ossidu taċ-ċippa sewda.

Waqqaf it-tħin tat-tqattigħ:

Meta l-ġebla taż-żejt u l-frizzjoni tal-biċċa tax-xogħol kienet bla xkiel, iż-żona ta 'kuntatt żdiedet ħafna, il-pressjoni naqset, l-abrażiv ma setax jippenetra l-film taż-żejt u l-kuntatt tal-biċċa tax-xogħol, meta l-pressjoni tal-film taż-żejt tal-wiċċ ta' appoġġ u l-pressjoni tal-whetstone tkun ibbilanċjata, il-whetstone huwa f'wiċċ l-ilma. Matul il-formazzjoni tal-film taż-żejt, f'dan iż-żmien m'għandu l-ebda effett ta 'qtugħ. Dan l-istadju huwa uniku għall-ultra-finishing.
