Kif tikseb ħruxija tal-wiċċ tal-mera

X'inhu tħin mera?
Il-ħruxija tal-wiċċ tal-biċċa tax-xogħol wara t-tħin hija Ra<0.01μm, and the light is like a mirror, which can image clearly, so it is called mirror grinding. The flatness of the grinding plane is not more than 3μm/1000mm. Surface machining of high precision and high added value parts requires mirror grinding.

Il-magna tat-tħin għat-tħin tal-mera għandha tissodisfa l-kundizzjonijiet li ġejjin:

* Preċiżjoni għolja, ebusija u miżuri ta 'tnaqqis tal-vibrazzjoni;

* L-eżattezza tar-rotazzjoni tal-magħżel tar-rota tat-tħin hija ogħla minn 1μm.

* L-amplitudni tad-detentur tar-rota tat-tħin relattiva għall-mejda tax-xogħol hija inqas minn 1μm.

* Il-mekkaniżmu ta 'l-għalf trasversali jista' jiġi fretted b'mod preċiż.

Il-kwistjonijiet li ġejjin għandhom jiġu nnotati meta tħejji r-rota tat-tħin:

1) Ġeneralment, il-konċessjoni tat-tħin fin hija 0.015~0.02mm. Meta l-biċċa tax-xogħol tkun ħarxa għal Ra0.8, il-konċessjoni tat-tħin fin hija 0.005 ~ 0.015mm (il-konċessjoni tat-tħin għandha tiġi determinata skont il-proprjetajiet u l-ebusija tal-azzar. Għall-azzar b'ebusija għolja u illustrar faċli , għandha titħalla inqas allowance tat-tħin), allura r-rota tat-tħin jeħtieġ li tkun lesta.
2) Meta tispiċċa r-rota tat-tħin, l-ewwel aqla 'l-ħxuna ta' madwar 0.1mm, imbagħad ittrimmja darbtejn b'0.0Fond ta 'qtugħ ta' 2mm, u mbagħad ittrimmja tliet darbiet b'0.01mm fond tat-tqattigħ, u finalment jirreċiproka darbtejn mingħajr ma taqta 'spazju fil-fond. Waqt it-tlestija, il-veloċità tal-għalf trasversali kienet 20-30mm /min. Għall-biċċa tax-xogħol ta ' l-azzar ħafif, huwa aħjar li bil-mod l-għalf trasversali meta tħin ir-rota, imma l-oppost huwa minnu meta makkinar l-azzar b'veloċità għolja mwebbes.

3) Meta tħejji r-rota tat-tħin, irid jintuża biżżejjed fluwidu tat-tħin jew likwidu li jkessaħ ieħor biex jinħasel il-punt ta 'kuntatt bejn ir-rota tat-tħin u s-sikkina tad-djamanti, u d-debris tar-rota tat-tħin għandhom jinħaslu fil-ħin biex jevitaw li jaffettwaw il-kwalità tat-tħin.

4) Is-sikkina tad-djamanti użata fl-irfinar m'għandhiex għalfejn tkun qawwija, minħabba li d-daqs tal-qamħ tar-rota tat-tħin huwa relattivament oħxon. Id-dijametru tal-ponta tal-għodda tad-djamanti huwa fi ħdan 0.8mm. Meta tilbes b'sikkina tad-djamant li taqta ',

ir-rata ta 'għalf inkroċjat għandha titnaqqas.
5) Meta tibda tintuża r-rota tat-tħin li għadha kif ġiet imħejjija, il-ħruxija tal-wiċċ hija kemmxejn agħar, u tkun stabbli wara ftit.

Dożaġġ tat-tħin
1) Il-fond tal-qtugħ tad-dahar tar-rota tat-tħin huwa ta 'madwar 0.005mm. Skont in-natura u l-ebusija tal-azzar tal-biċċa tax-xogħol, żieda jew tnaqqis xieraq, bħal ebusija għolja tal-azzar imkessaħ, l-ammont ta 'sikkina lura huwa kbir wisq faċli biex jikkawża ħruq, u l-ammont ta' sikkina ta 'wara tal-azzar ħafif huwa żgħir wisq u mhux faċli biex lustrar.
2) Il-puplesija waħda tal-għalf trasversali hija 0.2 ~ 0.4mm. Il-veloċità tal-għalf trasversali għandha influwenza kbira fuq il-ħruxija tal-wiċċ, minħabba li r-rota tat-tħin tat-tħin tal-mera għandha kapaċità ta 'qtugħ fqira. Jekk il-veloċità tal-għalf trasversali tiżdied, il-wiċċ tar-rota tat-tħin ikun bil-ħsara, għalhekk il-wiċċ lixx ma jistax jinkiseb.
3) L-għalf lonġitudinali huwa 12-15m /min. L-għalf lonġitudinali għandu ftit effett fuq il-ħruxija tal-wiċċ, imma jekk ikun bil-mod wisq, il-wiċċ tal-biċċa tax-xogħol jipproduċi korrugazzjonijiet jew mudelli.
4) L-ebda illustrar tal-fond tal-qtugħ. Minħabba l-kapaċità fqira tat-tqattigħ tar-rota tat-tħin fit-tħin tal-mera, marki tal-għodda spiss jidhru fuq il-wiċċ tal-biċċa tax-xogħol (il-biċċa tax-xogħol ċirkolari hija fil-forma ta 'qamar, il-biċċa tax-xogħol rettangolari hija fil-forma ta' ċinturin), li tirrifletti il-wiċċ irregolari tal-biċċa tax-xogħol, għalhekk jeħtieġ li jiġi illustrat għal madwar żewġ minuti mingħajr għalf.

Difetti u miżuri fit-tħin tal-mera

It-tħin tal-mera fuq grinder tal-wiċċ spiss jipproduċi xi difetti, bħal korrugazzjonijiet tal-wiċċ, ħruq, grif, mudelli u marki tal-ilbies (fluss tal-ħajt), eċċ. Biex issolvi dawn il-problemi, jistgħu jittieħdu l-miżuri li ġejjin:

1) Il-biċċa l-kbira tar-ripples tal-wiċċ huma kkawżati minn vibrazzjoni tar-rota tat-tħin, bħal tneħħija eċċessiva tal-bearing, devjazzjoni tal-magħżel, bilanċ dinamiku fqir tar-rotor tal-mutur, film taż-żejt irregolari bejn il-magħżel u l-bearing, eċċ Barra minn hekk, ir-rota tat-tħin mhix ibbilanċjata tajjeb ukoll jipproduċu ripples. Jekk ir-rota tat-tħin tkun ibbilanċjata tajjeb u għad hemm tmewwiġ, huwa meħtieġ li r-rota tat-tħin u l-partijiet li jaqblu tagħha jiġu rranġati jew aġġustati biex jiġu eliminati kompletament ir-ripples.

2) Meta l-materjali tal-magni b'ebusija għolja, l-effiċjenza tat-tħin tar-rota tat-tħin hija fqira, u l-punt tat-tħin se jiġġenera temperatura għolja, li hija faċli biex tinħaraq il-biċċa tax-xogħol (per eżempju, meta tħin W18Cr4V, huwa aktar faċli li tinħaraq). Sabiex jiġi evitat ħruq, għandu jkun hemm biżżejjed fluwidu tat-tħin fil-punt tat-tħin. Barra minn hekk, l-ammont ta 'sikkina tad-dahar għandu wkoll ikun xieraq, mhux kbir wisq. Il-metodu huwa li titnaqqas il-veloċità lineari tar-rota tat-tħin, li hija madwar 18m/s.

3) Hemm bejn wieħed u ieħor żewġ tipi ta 'grif fit-tħin tal-mera: tip wieħed ta' grif huwa irregolari, li huwa kkawżat minn impurità u partiċelli li joborxu maħsula bejn ir-rota tat-tħin u l-biċċa tax-xogħol. Il-metodu biex tiġi eliminata din il-grif jeħtieġ filtrazzjoni tal-fluwidu tat-tħin, ġeneralment bl-użu manjetiku, xibka tal-wajer tar-ram tliet filtrazzjoni. Tip ieħor ta 'scratch huwa ringiela bħal linja bit-tikek, baxx, it-tul tad-distanza huwa bejn wieħed u ieħor l-istess, dan huwa l-qamħ tar-rota tat-tħin se jaqa', bir-rotazzjoni tar-rota tat-tħin u scratch. F'dan iż-żmien, il-metodu ta 'eliminazzjoni huwa li tuża fluwidu tat-tħin suffiċjenti meta tħejji r-rota tat-tħin, u tqaxxar it-tieni wiċċ tarf tar-rota tat-tħin f'forma oblikwa b'wisa' barra u wisa 'ġewwa. Barra minn hekk, ir-rota tat-tħin għandha tkun magħżula sew, mhux ratba wisq, tużax rota b'sharpness tajba għal rasha.

4) Tħin tal-mera, faċli biex tidher f'varjetà ta 'mudelli. Hemm ħafna fatturi li jipproduċu l-mudell, u r-raġuni ewlenija hija l-vibrazzjoni, inkluża l-vibrazzjoni perjodika tar-rota tat-tħin, l-influwenza esterna u l-vibrazzjoni tal-għodda tal-magni li jmissu magħhom, u l-mudell jidher ukoll meta r-rota tat-tħin tkun ċatt wisq u l-puplesija hija instabbli. Meta l-magna li jmissu ma tinbedax itħan, allura l-mudell mhuwiex faċli li jidher.

5) Meta l-marki tal-brix (fluss tal-wajer) fit-tħin tal-mera huma ovvji, huwa meħtieġ li jintużaw roti tat-tħin ta 'qamħa fin biex tneħħi tali fluss tal-wajer.

Madankollu, meta tintuża rota tat-tħin tal-qamħ fin, għandhom jitqiesu l-punti li ġejjin:

1. Meta tispiċċa r-rota tat-tħin, is-sikkina tad-djamanti għandha tkun qawwija, il-fluwidu tat-tħin għandu jkun biżżejjed, u d-debris għandu jinħasel fil-ħin biex tevita li taffettwa l-wiċċ tar-rota tat-tħin.

2. Id-dożaġġ tat-tħin għandu jkun xieraq biex jipprevjeni ħruq tal-wiċċ u mard ieħor li jaffettwa l-intoppi tal-wiċċ. Oqgħod attent li tħalli allowance xierqa għat-tħin.

3. Il-veloċità lineari tar-rota tat-tħin għandha titnaqqas għal 15 ~ 18m/s.

4. Il-fluwidu tat-tħin għandu jiġi ffiltrat bir-reqqa biex jipprevjeni grif.

5. Meta r-rota tat-tħin tiġi rfinuta bi grindstone, iż-żona ta 'kuntatt bejn il-grindstone u r-rota tat-tħin m'għandhiex tkun żgħira wisq, u l-grindstone użata m'għandhiex tkun ratba wisq, inkella mhux se jkollha r-rwol li tispiċċa r-rota tat-tħin .

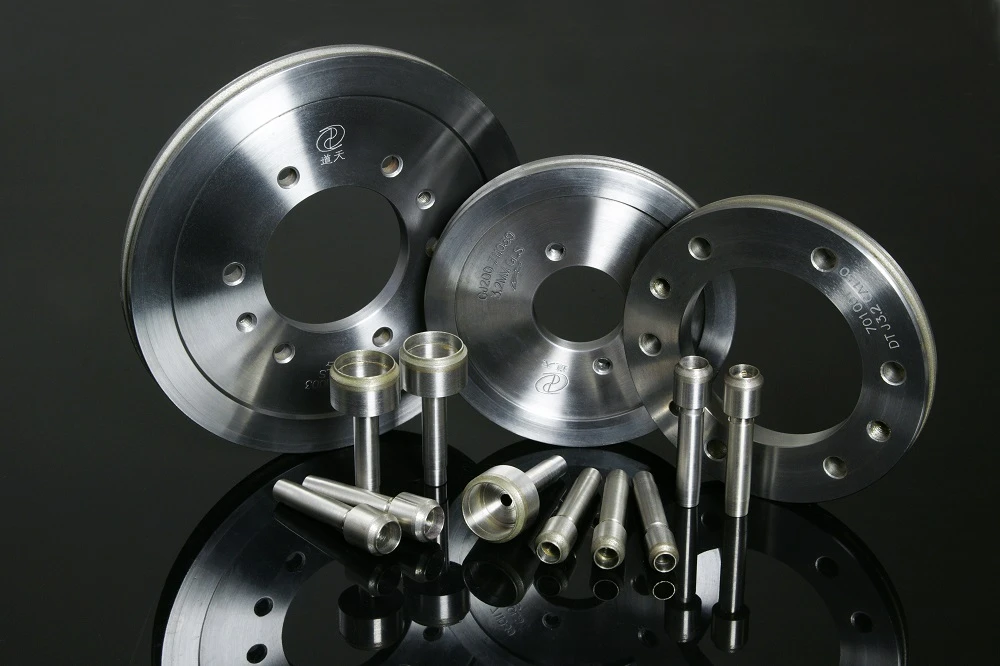

Moresuperhard jista 'jipprovdi servizzi ta' tħin tal-wiċċ tal-mera għal industriji differenti, jista 'jipprovdi rota tat-tħin tad-djamanti vitrifikati diska doppja, rota tat-tħin tad-djamanti interna, rota tat-tħin tad-djamanti ċilindriċi, eċċ.
