Metodu tal-ilbies tar-rota tat-tħin tal-għodda CNC

L-użu tal-grinder tal-għodda CNC

Rota tat-tħin tad-djamantiltaffettwa direttament l-użu normali ta 'għodod CNC, parti żgħira, xi drabi tista' tikkawża l-falliment tal-proġett kollu, għalhekk, illum biex tintroduċi l-għodda CNC grinder djamant tar-rota tat-tħin awtomatiku dressing u metodu ta 'kumpens.

Bl-iżvilupp tat-teknoloġija awtomatika tat-tħin CNC, tressqu rekwiżiti għoljin għat-tagħmir ta 'appoġġ tagħha.

Bħala waħda mit-teknoloġiji ta 'appoġġ, it-teknoloġija tal-ilbies tar-rota tat-tħin awtomatika onlajn għandha tissodisfa l-ħtiġijiet tat-teknoloġija moderna tat-tħin CNC u tagħmilha tiżviluppa lejn id-direzzjoni ta' preċiżjoni għolja, super stabbiltà u kontroll awtomatiku sħiħ.

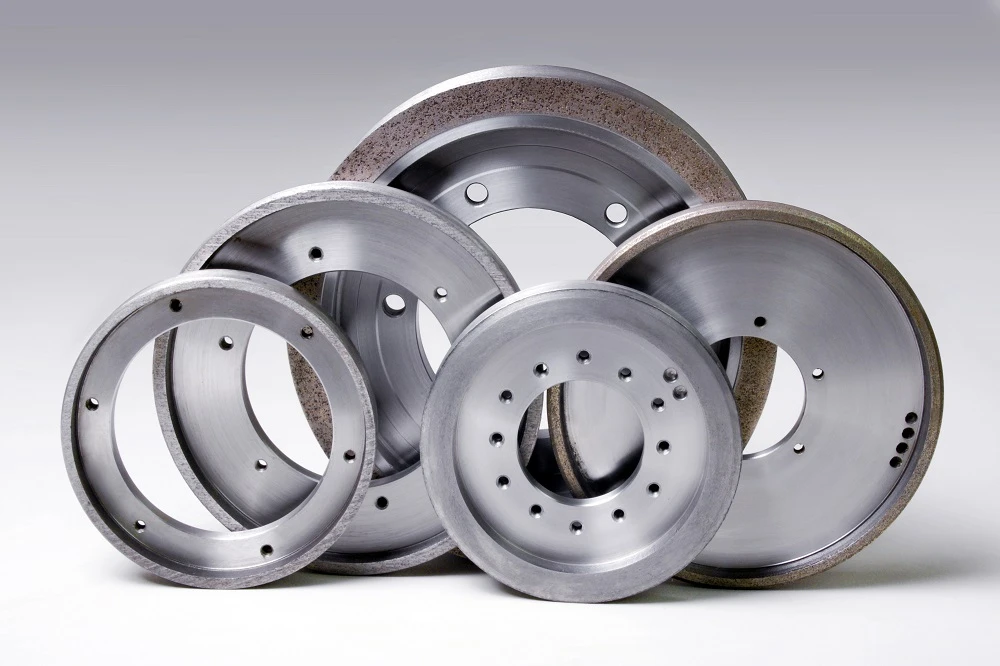

Bħala għodda effiċjenti tat-tħin, ir-rota tat-tħin tad-djamanti tintuża ħafna fil-qasam tal-ipproċessar ta 'liga iebsa, ċeramika, CBN u materjali super iebsin oħra.

L-ilbies u l-metodu ta 'kumpens awtomatiku tar-rota tat-tħin tad-djamanti jiddetermina l-prestazzjoni tal-magna tat-tħin CNC awtomatika u jiddetermina l-prestazzjoni u l-ħajja tas-servizz tar-rota tat-tħin sa ċertu punt.

Prinċipju tal-ilbies tar-roti tat-tħin tad-djamanti

Il-metodu tal-ilbies tar-rota tat-tħin tad-djamanti huwa fattur importanti li jaffettwa l-prestazzjoni tat-tħin tar-rota. L-għażla raġonevoli tal-metodu tal-ilbies se taffettwa direttament il-kwalità tal-wiċċ u l-preċiżjoni tat-tħin tal-biċċa tax-xogħol.

Fil-preżent, il-metodi komunement użati dressing tar-rota tat-tħin tad-djamanti huma: dressing elettrolitiku onlajn, dressing tar-rota tat-tħin ta 'l-ispark elettriku, dressing tar-rota tat-tħin tat-tazza, dressing kompost elettrokimiku-mekkaniku u dressing tal-lejżer.

Peress li l-metodu tal-ilbies tar-rota tat-tazza huwa aktar sempliċi u eħfef biex jiġi implimentat minn metodi oħra tal-ilbies, it-teknika tal-ilbies tar-rota tat-tazza GC hija adottata f'dan id-dokument biex twettaq dressing awtomatiku tar-rota tad-djamanti.

L-ilbies tar-rota tat-tħin tad-djamanti, tip ta 'brix iebes super, normalment huwa maqsum f'żewġ stadji: iffurmar u sann.

L-iskop tat-tiswir huwa li jitneħħa l-iżball tal-forma u d-difett tal-wiċċ tar-rota tat-tħin wara l-installazzjoni inizjali u biex tiġi żgurata l-preċiżjoni tal-forma ġeometrika tar-rota tat-tħin.

Is-sann huwa dovut għall-passivazzjoni tar-rota tat-tħin wara li taħdem għal perjodu ta 'żmien. Sabiex it-tarf tat-tqattigħ joħroġ 'il barra mill-binder u li jkollu għoli xieraq, għandu jiġi ffurmat biżżejjed spazju ta' tolleranza taċ-ċippa bejn il-ħbub tat-tħin, u n-numru effettiv ta 'ħbub tat-tħin għal kull unità ta' żona għandu jkun kbir kemm jista 'jkun.

Metodu ta 'l-ilbies tar-rota tad-djamanti tal-iskutella permezz tar-rota tat-tazza GC

Waqt l-ilbies attwali, ir-relazzjoni ġeometrika u l-forma tal-moviment bejn ir-rota tat-tazza GC u r-rota tad-djamanti tal-iskutella huma murija fil-Figura 1.Ir-rota tad-djamanti tal-iskutella u ċ-ċinturin tat-tħin tar-rota tat-tazza GC huma mqassma u mwaħħla kompletament. Huma rispettivament imdawra b'ċerta veloċità. Il-proporzjon tal-veloċità lineari rotazzjonali tar-rota tal-ilbies u r-rota tat-tħin huwa ssettjat għal 8:1.

Ir-rota tal-ilbies hija ffissata, u r-rota tad-djamanti hija dressed u mitmugħa tul l-assi, sabiex ir-rota tat-tazza GC u r-rota tad-djamanti tal-iskutella jiffurmaw tħin li joborxu reċiproku.

Billi tħin l-uċuħ tat-tarf taż-żewġ roti tat-tħin, il-partiċelli li joborxu passivati ​​tar-rota tat-tħin tad-djamanti jitneħħew biex jiffurmaw spazju tolleranti taċ-ċippa, u l-wiċċ tar-rota tat-tħin tad-djamanti jerġa 'jinqata' biex jinkiseb l-iskop tal-ilbies.

Metodu ta 'kontroll awtomatiku tal-ilbies tar-roti tat-tħin

Fit-tħin, l-istat tal-ilbies tar-rota tat-tħin huwa fattur importanti li jaffettwa l-kwalità tat-tħin.

Il-grinder tal-għodda nc jista 'jissorvelja l-istatus tar-rota tat-tħin f'ħin reali matul il-proċess kollu tat-tħin tax-xafra.

Skont id-daqs u l-materjal tax-xafra tal-magni, il-volum u l-ħin tat-tħin meħtieġ biex jitneħħew bit-tħin se jvarjaw.

Filwaqt li tqis il-fatturi kollha, issettja l-intervall ta 'dressing awtomatiku.

Billi tgħodd in-numru ta 'drabi tax-xafra tat-tħin tar-rota tat-tħin u tqabbelha mal-intervall tal-ilbies stabbilit mis-sistema f'ħin reali.

Meta l-ħinijiet tat-tħin jilħqu l-ħinijiet ta 'l-intervall ta' l-ilbies stabbiliti, il-modulu ta 'l-ilbies jissejjaħ awtomatikament fil-programm NC biex jirrealizza l-ilbies awtomatiku tar-rota tat-tħin.

Sabiex tiġi żgurata s-sigurtà tat-tħaddim tal-magna, il-metodu ta 'kontroll jinkludi wkoll il-monitoraġġ f'ħin reali tal-ħajja tar-rota tat-tħin u l-ħajja tar-rota tal-ilbies.

Sakemm jiġi skopert li l-ilbies jista 'jikkawża li r-rota tat-tħin jew ir-rota tal-ilbies tilħaq il-ħxuna ta' twissija, il-magna awtomatikament tibgħat sinjal ta 'allarm u tieqaf għall-ipproċessar manwali.

Jekk la r-rota tat-tħin u lanqas ir-rota tal-ilbies ma jilħqu l-ħxuna tal-allarm, l-ilbies jipproċedi bla xkiel.

Wara l-ilbies, il-valur tal-kumpens tal-ilbies tar-rota tat-tħin joħroġ permezz tal-ipproċessar tad-dejta.

Metodu ta 'kumpens għall-ilbies tar-roti tat-tħin

Il-konsistenza tad-daqs tal-biċċa tax-xogħol tiddependi ħafna fuq il-konsistenza tal-istat tas-sistema tal-proċess.

Wara li r-rota tat-tħin tkun imħejjija darba, il-ħxuna li joborxu tonqos u l-wiċċ tat-tarf tar-rota tat-tħin jinbidel għall-pożizzjoni ta 'kalibrazzjoni magħżula, li twassal għall-bidla tal-istat tas-sistema kollha tal-proċess u d-daqs tal-biċċa tax-xogħol li trid tiġi pproċessata, għalhekk il- il-konsistenza tad-daqs ma tistax tiġi garantita.

Għalhekk, huwa importanti li tikkumpensa r-rota tat-tħin wara l-ilbies.

L-analiżi tal-proċess tal-ilbies tar-rota tat-tħin hija t-tħin reċiproku ta 'żewġ abrażivi. Il-ħxuna li joborxu tar-rota tat-tħin mhux biss tonqos, iżda wkoll il-ħxuna li joborxu tar-rota tal-ilbies se tonqos ukoll, li hija r-riżultat ta 'azzjoni komprensiva.

Għalhekk, il-metodu ta 'kumpens tal-ilbies tar-rota tat-tħin huwa ddeterminat minn testijiet multipli.

L-ebusija u r-reżistenza għall-ilbies tar-rota tat-tħin tad-djamanti huma ħafna ogħla mir-rota tal-ilbies tat-tazza GC.

Jista 'jiġi mbassar li waqt proċess ta' dressing, il-ħxuna li joborxu mnaqqsa bir-rota tat-tħin tad-djamanti hija ferm inqas minn dik imnaqqsa permezz tar-rota tal-ilbies.

Kif muri fil-FIG. 4, ir-rota tal-ilbies hija mwaħħla fil-pożizzjoni. Waqt l-ilbies, ir-rota tat-tħin tavvanza ammont ta 'dressing tul id-direzzjoni tal-għalf. Minħabba l-interazzjoni tat-tħin, il-ħxuna tar-rota tat-tħin u r-rota tal-ilbies tonqos fl-istess ħin.

Ir-relazzjoni bejniethom hija: ammont tal-ilbies=tnaqqis tar-rota tat-tħin Tnaqqis tar-rota tal-ilbies.

Sabiex tiġi żgurata l-konsistenza tad-daqs tal-biċċa tax-xogħol li għandha tiġi pproċessata, it-tnaqqis tar-rota tat-tħin wara l-ilbies għandu jiġi kkumpensat.

Id-dejta attwali tat-test tal-ilbies turi li meta l-ammont tal-ilbies huwa {{0}}.03mm, it-tnaqqija tar-rota tat-tħin hija 0.0015mm u t-tnaqqija tar-rota tal-ilbies hija 0.0275mm.
